Pololu - Breakout Board для карт памяти microSD

  1. обзор Карты памяти MicroSD (первоначально известные как TransFlash) предоставляют компактный и недорогой способ добавления гигабайт энергонезависимой памяти в проект. Все SD-карты поддерживают связь по шине SPI (последовательный периферийный интерфейс), что упрощает взаимодействие одной из этих карт с микроконтроллером с поддержкой SPI. Эта несущая плата позволяет легко подключаться к карте microSD, разбивая все контакты из разъема карты microSD на два ряда с шагом 0,1 ". Плата измеряет только 0,8 "× 0,7", и набор отколовшихся 0,1 ″ мужской заголовок полосы (один 1 × 7 и один 1 × 4), который может быть припаян для использования платы с Макеты , perfboards , или же 0,1 ″ гнездовые разъемы , (Заголовки могут поставляться как один кусок 1 × 11, который можно разбить на две части). Разделительная плата для карты microSD со встроенными контактами. Разделительная плата для карты microSD, вставленная в макетную плату с установленной картой microSD (не входит в комплект). Мы также несем больше отрывная плата microSD с регулятором 3,3 В и переключателями уровня которые могут быть непосредственно интегрированы в системы 5 В; это только разрывает разрывы наиболее часто используемых выводов интерфейса шины SPI и включает в себя два монтажных отверстия. Картинки ниже показывают две версии бок о бок. Плата для карт памяти microSD. Плата для платы microSD с регулятором 3.3 В и переключателями уровня. Использование разделительной доски
  2. Связь с картой microSD
  3. схема

обзор

Карты памяти MicroSD (первоначально известные как TransFlash) предоставляют компактный и недорогой способ добавления гигабайт энергонезависимой памяти в проект. Все SD-карты поддерживают связь по шине SPI (последовательный периферийный интерфейс), что упрощает взаимодействие одной из этих карт с микроконтроллером с поддержкой SPI.

Эта несущая плата позволяет легко подключаться к карте microSD, разбивая все контакты из разъема карты microSD на два ряда с шагом 0,1 ". Плата измеряет только 0,8 "× 0,7", и набор отколовшихся 0,1 ″ мужской заголовок полосы (один 1 × 7 и один 1 × 4), который может быть припаян для использования платы с Макеты , perfboards , или же 0,1 ″ гнездовые разъемы , (Заголовки могут поставляться как один кусок 1 × 11, который можно разбить на две части).

Разделительная плата для карты microSD со встроенными контактами.

Разделительная плата для карты microSD со встроенными контактами

Разделительная плата для карты microSD, вставленная в макетную плату с установленной картой microSD (не входит в комплект).

Мы также несем больше отрывная плата microSD с регулятором 3,3 В и переключателями уровня которые могут быть непосредственно интегрированы в системы 5 В; это только разрывает разрывы наиболее часто используемых выводов интерфейса шины SPI и включает в себя два монтажных отверстия. Картинки ниже показывают две версии бок о бок.

Плата для карт памяти microSD.

Плата для карт памяти microSD

Плата для платы microSD с регулятором 3.3 В и переключателями уровня.

Использование разделительной доски

Поскольку многие микроконтроллеры имеют встроенные интерфейсы SPI, большинство хобби-проектов связываются с картами Secure Digital в режиме шины SPI. (Альтернативный режим шины SD является проприетарным, и для доступа к полным спецификациям требуется лицензия от SD Association.) Где это применимо, контакты на этой плате помечены в соответствии с их функциями в режиме SPI.

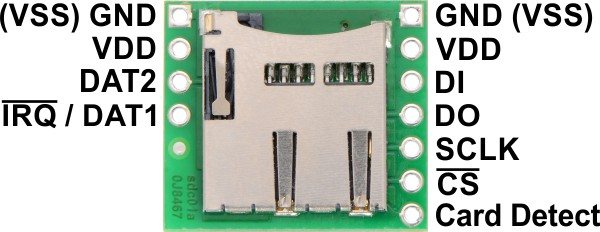

Все контакты питания карты microSD и все сигнальные контакты, необходимые для взаимодействия с картой через SPI, расположены вдоль правой стороны платы. На левой стороне платы расположены дублированные выводы питания, а также две дополнительные сигнальные линии (DAT1 и DAT2), которые не нужны для связи SPI, но используются в режиме 4-битной шины SD. Вывод DAT1 также служит выводом прерывания (IRQ) в устройствах SDIO. (Обратите внимание, что если вы используете этот модуль в макете, вы можете припаять контакты заголовка к обеим сторонам платы для дополнительной стабильности, даже если вы планируете использовать только контакты SPI.)

В следующих таблицах описывается функция каждого контакта на коммутационной панели в режимах SPI и SD:

Предупреждение: Стандартные карты microSD используют сигналы логического уровня 3,3 В, поэтому при подключении одного к системе 5 В требуются переключатели уровня или делители напряжения.

Связь с картой microSD

Ассоциация SD публикует набор упрощенные спецификации для SD-карт, содержащих информацию о взаимодействии с ними. Однако есть несколько способов начать работу без понимания спецификаций или написания собственного кода с нуля, поскольку многие платформы разработки микроконтроллеров предоставляют библиотеки для связи с SD-картами. Например:

схема

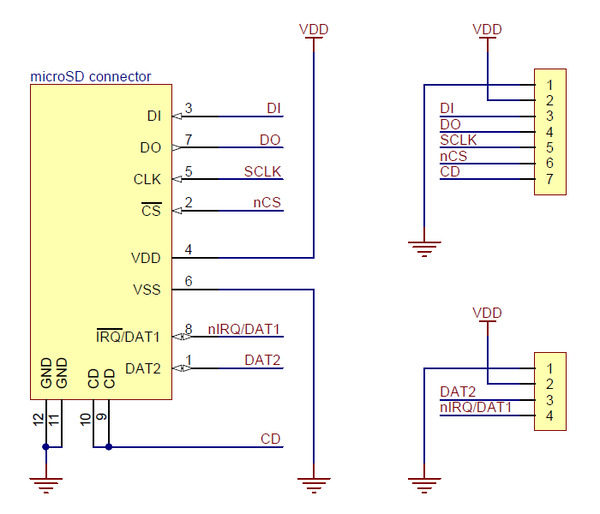

Схема коммутационной платы для карты microSD.

Эта схема также доступна как загружаемый PDF (140 тыс. Пдф).
